Hej tam! Jako dostawca gołych przewodów aluminiowych często otrzymuję pytania o moduł sprężystości tych przewodów. Pomyślałem więc, że napiszę post na blogu, aby wyjaśnić, co to jest, dlaczego jest to ważne i jak wpływa na działanie gołych przewodników aluminiowych.
Na początek przyjrzyjmy się, czym jest moduł sprężystości. Mówiąc najprościej, jest to miara tego, jak bardzo materiał rozciągnie się lub odkształci pod wpływem przyłożonej siły. Znany jest również jako moduł Younga, nazwany na cześć brytyjskiego naukowca Thomasa Younga, który jako pierwszy opisał tę koncepcję na początku XIX wieku.
W przypadku gołych przewodów aluminiowych moduł sprężystości jest ważną właściwością, ponieważ wpływa na zachowanie przewodu w różnych warunkach. Kiedy przewodnik jest zainstalowany, jest on zwykle poddawany naprężeniu, aby utrzymać go na miejscu i zapobiec zwisaniu. Moduł sprężystości określa, jak bardzo przewodnik rozciągnie się pod tym napięciem. Jeśli moduł jest zbyt niski, przewodnik może za bardzo się zwisać, co może prowadzić do problemów z bezpieczeństwem i zmniejszonej wydajności. Z drugiej strony, jeśli moduł jest zbyt duży, przewodnik może być zbyt sztywny i trudny w montażu.
Moduł sprężystości gołych przewodów aluminiowych może się różnić w zależności od kilku czynników, w tym składu stopu, procesu produkcyjnego i temperatury. Ogólnie rzecz biorąc, moduł sprężystości czystego aluminium wynosi około 70 GPa (gigapaskali). Jednak większość gołych przewodów aluminiowych jest wykonana ze stopów aluminium, które mogą mieć różne moduły sprężystości w zależności od konkretnego stopu.
Na przykład najpopularniejszym stopem stosowanym na gołe przewodniki aluminiowe jest AA 1350, którego moduł sprężystości wynosi około 69 GPa. Stop ten znany jest z wysokiej przewodności elektrycznej i dobrej odporności na korozję, co czyni go popularnym wyborem do napowietrznych linii przesyłowych energii elektrycznej. Inne stopy, takie jak AA 6201 i AA 6101, mają nieco wyższe moduły sprężystości, odpowiednio około 72 GPa i 70 GPa. Stopy te są często stosowane w zastosowaniach, w których wymagana jest większa wytrzymałość, np. w podziemnych kablach energetycznych lub w obszarach o dużym obciążeniu wiatrem lub lodem.
Proces produkcyjny może również wpływać na moduł sprężystości gołych przewodów aluminiowych. Na przykład przewodniki ciągnione na zimno lub wyżarzane mogą mieć inne moduły sprężystości niż przewody walcowane na gorąco. Ciągnienie na zimno polega na przeciąganiu przewodnika przez szereg matryc w celu zmniejszenia jego średnicy i zwiększenia jego wytrzymałości. Proces ten może zwiększyć moduł sprężystości poprzez wyrównanie struktury krystalicznej aluminium. Z drugiej strony wyżarzanie polega na podgrzaniu przewodnika do wysokiej temperatury, a następnie powolnym jego chłodzeniu w celu złagodzenia naprężeń wewnętrznych. Proces ten może zmniejszyć moduł sprężystości, umożliwiając rozluźnienie struktury kryształu.
Temperatura to kolejny czynnik, który może wpływać na moduł sprężystości gołych przewodów aluminiowych. Wraz ze wzrostem temperatury moduł sprężystości maleje. Dzieje się tak, ponieważ atomy siatki aluminiowej wibrują silniej w wyższych temperaturach, co ułatwia odkształcenie materiału. Na przykład w temperaturze pokojowej (około 20°C) moduł sprężystości AA 1350 wynosi około 69 GPa. Jednakże w temperaturze 100°C moduł sprężystości spada do około 66 GPa.
Dlaczego więc moduł sprężystości ma znaczenie w przypadku gołych przewodów aluminiowych? Otóż, jak wspomniałem wcześniej, ma to wpływ na to, jak przewodnik zachowuje się pod napięciem. Gdy instalowany jest przewodnik, jest on zwykle zaprojektowany tak, aby miał pewien zwis, aby umożliwić rozszerzanie i kurczenie się cieplne. Moduł sprężystości określa, jak bardzo przewodnik rozciągnie się pod tym napięciem, co z kolei wpływa na zwis. Jeśli moduł jest zbyt niski, przewodnik może za bardzo się zwisać, co może prowadzić do problemów z bezpieczeństwem i zmniejszonej wydajności. Z drugiej strony, jeśli moduł jest zbyt duży, przewodnik może być zbyt sztywny i trudny w montażu.
Moduł sprężystości wpływa również na trwałość zmęczeniową przewodnika. Zmęczenie to proces, w wyniku którego materiał ulega zniszczeniu pod wpływem powtarzającego się obciążenia. Kiedy przewodnik jest poddawany działaniu wiatru, lodu lub innych obciążeń środowiskowych, ulega cyklicznym naprężeniom, które mogą powodować powstawanie pęknięć zmęczeniowych. Moduł sprężystości określa, jak bardzo przewodnik odkształci się pod wpływem tych cyklicznych naprężeń, co z kolei wpływa na trwałość zmęczeniową. Przewodnik o wyższym module sprężystości będzie bardziej odporny na zmęczenie niż przewodnik o niższym module sprężystości.
Oprócz wpływu na wydajność, moduł sprężystości może również wpływać na koszt przewodnika. Przewodniki o wyższym module sprężystości są na ogół mocniejsze i bardziej odporne na zmęczenie, co oznacza, że można je stosować w zastosowaniach, w których wymagana jest większa wytrzymałość. Jednakże przewodniki te są również zazwyczaj droższe niż te o niższym module sprężystości. Dlatego przy wyborze gołego przewodu aluminiowego ważne jest, aby wziąć pod uwagę specyficzne wymagania aplikacji i zrównoważyć wydajność i koszt.
Jako dostawcaGołe przewody aluminiowerozumiemy znaczenie modułu sprężystości i jego wpływ na działanie naszych produktów. Dlatego oferujemy szeroką gamę gołych przewodów aluminiowych o różnym składzie stopów i modułach sprężystości, aby sprostać specyficznym potrzebom naszych klientów. Niezależnie od tego, czy szukasz przewodu do napowietrznych linii elektroenergetycznych, podziemnych kabli elektroenergetycznych, czy do innych zastosowań, możemy pomóc Ci znaleźć odpowiedni produkt do Twoich potrzeb.

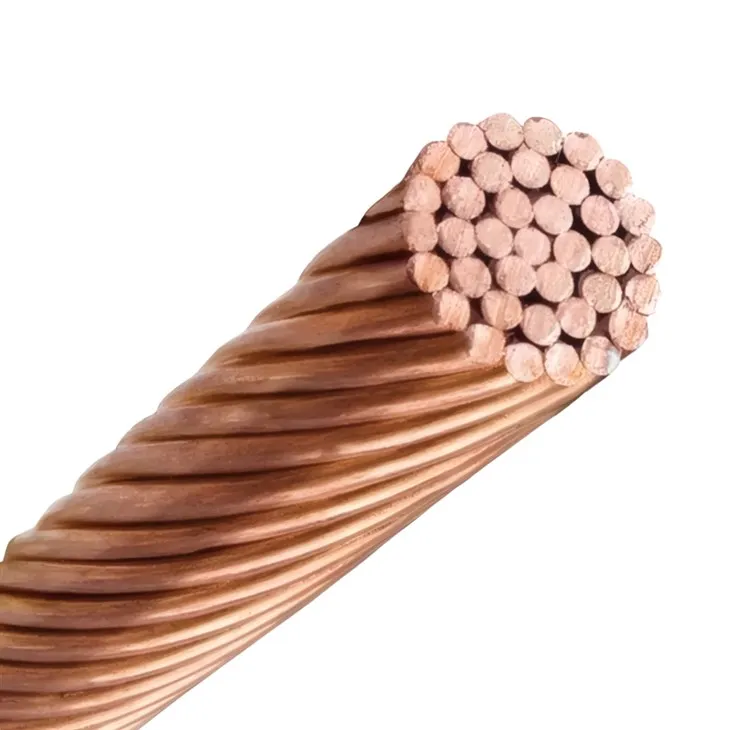

Oprócz gołych przewodów aluminiowych w naszej ofercie znajdują się również przewody aluminioweElastyczne, splecione, miękkie przewody miedziane. Miedź to kolejny popularny materiał na przewodniki elektryczne, znany ze swojej wysokiej przewodności elektrycznej i dobrych właściwości mechanicznych. Nasze giętkie przewody z miękkiej, gołej miedzi zaprojektowano tak, aby były łatwe w montażu i nadają się do szerokiego zakresu zastosowań, w tym do uziemiania, łączenia i połączeń elektrycznych.
Jeśli chcesz dowiedzieć się więcej na temat naszych gołych przewodów aluminiowych lub giętkich przewodów z miękkiej, gołej miedzi lub jeśli masz jakiekolwiek pytania dotyczące modułu sprężystości lub innych właściwości tych produktów, nie wahaj się z nami skontaktować. Chętnie pomożemy Ci znaleźć odpowiedni produkt do Twoich potrzeb i odpowiemy na wszelkie pytania.
Podsumowując, moduł sprężystości jest ważną właściwością gołych przewodów aluminiowych, która wpływa na ich zachowanie pod napięciem, trwałość zmęczeniową i koszt. Jako dostawca gołych przewodów aluminiowych rozumiemy znaczenie tej właściwości i oferujemy szeroką gamę produktów o różnym składzie stopów i modułach sprężystości, aby sprostać specyficznym potrzebom naszych klientów. Niezależnie od tego, czy szukasz przewodu do napowietrznych linii elektroenergetycznych, podziemnych kabli elektroenergetycznych, czy do innych zastosowań, możemy pomóc Ci znaleźć odpowiedni produkt do Twoich potrzeb. Jeśli więc szukasz na rynku gołych przewodów aluminiowych lub elastycznych, miękkich, gołych przewodów miedzianych, nie wahaj się z nami skontaktować, aby omówić Twoje wymagania.
Referencje
- „Podręcznik aluminiowych przewodów elektrycznych” , Stowarzyszenie Aluminium
- „Podręcznik przewodów elektrycznych”, CRC Press
- „Nauka o materiałach i inżynieria: wprowadzenie”, William D. Callister Jr. i David G. Rethwisch
